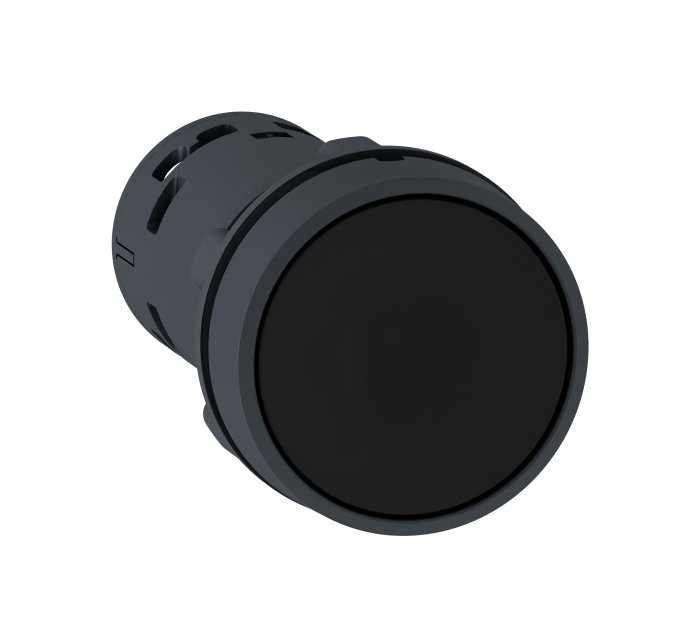

Cód. Fabricante: XB7NH25
Cód. EAN:
Un. Venda: Peça
Informações
Principal
Linha de produto: Harmony XB7
Tipo de produto ou componente: Botão não luminoso
Nome abreviado do dispositivo: XB7
Diâmetro de montagem: 22 mm
Quantidade indivisível de venda: 10
Grau de proteção IP:
IP20 conforme IEC 60529 (Face traseira)
IP65 conforme IEC 60529 (Face frontal)
Formato do cabeçote da unidade de sinalização: Redondo
Tipo de acionamento: Pressionar e pressionar para libertar
Característica do acionamento: Preto Faceado
Tipo e composição dos contatos: 1 NA + 1 NF
Conexões – terminais:
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
Terminais de parafuso, 1 x 0,34..0,2 x 2,5 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1
Apresentação do dispositivo: Produto monobloco
Complementar
Largura total CAD: 29 mm
Altura total CAD: 29 mm
Profundidade total CAD: 51,5 mm
Descrição dos terminais ISSO nº 1:
(21-22)NA
(13-14)NA
Peso líquido: 0,021 kg
Montagem do dispositivo: Furo de fixação – diâmetro: 22,5 mm 22.3 +0.4/0 conforme EN/IEC 60947-1
Centro de fixação
>= 30 x 40 mm (painel de suporte) Metal – espessura: 1…6 mm
>= 30 x 40 mm (painel de suporte) Plástico – espessura: 2…6 mm
Modo de fixação: Porca de fixação abaixo do cabeçote: 2…2,4 N.m
Gravação: Sem gravação
Operação dos contatos: Abertura lenta
Ruptura positiva: Com contato NF conforme EN/IEC 60947-5-1 apêndice K
Durabilidade mecânica: 300000 ciclos
Torque de aperto: 0,8…1,2 N.m conforme EN 60947-1
Formato da cabeça do parafuso:
Cruzado compatível com JIS Nº 1 chave de fendas
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Proteção contra sobrecarga e curtos-circuitos: 4 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação: 250 V (graus de poluição 3) conforme EN/IEC 60947-1
[Uimp] tensão nominal suportável de impulso: 4 kV EN/IEC 60947-1
[Ie] corrente nominal de operação:
0,1 A a 250 V, CC-13, R300 conforme EN/IEC 60947-5-1
0,22 A a 125 V, CC-13, R300 conforme EN/IEC 60947-5-1
0,3 A a 240 V, CA-14, D300 conforme EN/IEC 60947-5-1
0,6 A a 120 V, CA-14, D300 conforme EN/IEC 60947-5-1
Durabilidade elétrica:
1000000 ciclos, CC-13, 0,3 A a 24 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 0,03 A a 230 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 0,09 A a 240 V , taxa de funcionamento < 108000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
Confiabilidade elétrica: Λ < 10exp(-6) a 17 V, 5 mA conforme EN/IEC 60947-5-4
Meio ambiente
Tratamento de proteção: TH
Temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -25…70 °C
Categoria de sobretensão: Classe II conforme IEC 61140
Grau de proteção NEMA:
NEMA 12 conforme UL 50 E
NEMA 3 conforme UL 50 E
Normas
EN/IEC 60947-1
CSA C22.2 No 14
JIS C8201-5-1
UL 508
EN/IEC 60947-5-1
JIS C8201-1
Certificações do produto:
CCC
GOST
Resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
Resistência ao choque:
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
Unidades de embalagem
Tipo de Unidade de Embalagem: PCE
Número de Unidades no Pacote: 1
ALTURA: 3 cm
LARGURA: 12 cm
PROFUNDIDADE: 12 cm
PESO: 23 g
Garantia contratual
Garantia: 18 meses
