Cód. Fabricante: XB7NA85
Cód. EAN:
Un. Venda: Peça
Informações
Principal

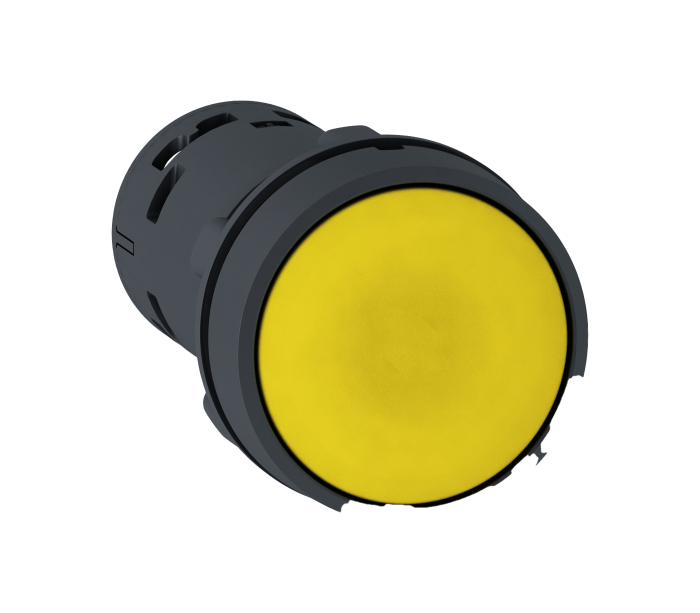

Linha de produto: Harmony XB7
Tipo de produto ou componente: Pulsador
Nome abreviado do dispositivo: XB7
Nome abreviado do dispositivo: XB7
Perfil do operador: amarelo embutido, não marcado
Tipo de operador: retorno por mola
Venda por quantidade indivisível: 10
Montagem do dispositivo: orifício de fixação – Diâmetro: 22.5 mm 22.3 +0.4/0 para EN/IEC 60947-1
Filtros
Diâmetro de montagem: 22 mm
Tipo e composição dos contatos: 1 NA + 1 NF
Cor de lente ou tampa/operador: amarelo
Complementar
Cor de lente ou tampa/operador: amarelo
Centro de fixação: >= 30 x 40 mm (painel de suporte metal – Densidade: 1-6 mm
Confiabilidade elétrica IEC 60947-5-4: ? < 10exp(-6) a 17 V, 5 mA para EN/IEC 60947-5-4
Confiabilidade elétrica IEC 60947-5-4: ? < 10exp(-6) a 17 V, 5 mA para EN/IEC 60947-5-4
Confiabilidade elétrica IEC 60947-5-4: ? < 10exp(-6) a 17 V, 5 mA para EN/IEC 60947-5-4
Descrição de terminais ISO Nº 1: (13-14)NA
Altura total CAD: 29 mm
Largura total CAD: 29 mm
Profundidade total CAD: 51.5 mm
Durabilidade mecânica: 1000000 ciclos
Modo de fixação: porca de fixação sob a cabeça: 2-2.4 N.m
Durabilidade elétrica: 1000000 ciclos, CA-15, 0.03 A a 230 V, Taxa de Funcionamento: 216000 cic/mn, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C
Grau de proteção IP: IP20 para IEC 60529 (face posterior)
Peso: 0.021 kg
[IE] Corrente nominal de operação: 0.1 A a 250 V, CC-13, R300 para EN/IEC 60947-5-1
[UI] Tensão de isolamento nominal: 250 V (graus de Poluição 3) para EN/IEC 60947-1
[UIMP] Tensão suportável de impulso nominal: 4 kV para EN/IEC 60947-1
Abertura positiva: com contato NF para EN/IEC 60947-5-1 apêndice K
Compatibilidade de gama: XB7
Conexões – Terminais: terminais de braçadeiras roscadas, 1 x 0,34..0,2 x 2,5 mm² sem ponta do cabo para EN/IEC 60947-1
Forma da cabeça da unidade de sinalização: redondo
Forma da cabeça do parafuso: com slots compatível com plano de Ø 4 mm chave de fendas
Operação dos contatos: abertura lenta
Proteção contra curto-circuito: 4 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1
Tipo e composição dos contatos: 1 NA + 1 NF
Torque de aperto: 0.8-1.2 N.m para EN 60947-1
Meio ambiente
Categoria de sobretensão: classe II para IEC 61140
Certificações do produto: CCC
Grau de proteção IP: IP20 para IEC 60529 (face posterior)
Grau de proteção NEMA: NEMA 3 para UL 50 E
Padrões: CSA C22.2 No 14
Resistência à vibração: 5 gn (f = 2-500 Hz) para IEC 60068-2-6
Resistência ao choque: 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27
Temperatura ambiente do ar para armazenamento: -40-70 °C
Temperatura ambiente do ar para funcionamento: -25-70 °C
Tratamento de proteção: TH
Unidades de embalagem
Tipo de Unidade de Embalagem: PCE
Número de Unidades no Pacote: 1
ALTURA: 5,3 cm
LARGURA: 3 cm
PROFUNDIDADE: 3 cm
PESO: 20 g
Garantia contratual
Garantia: 18 meses
