Cód. Fabricante: XA2EA3311
Cód. EAN:
Un. Venda: Peça
Informações
Principal
Linha de produto: Easy Harmony XA2

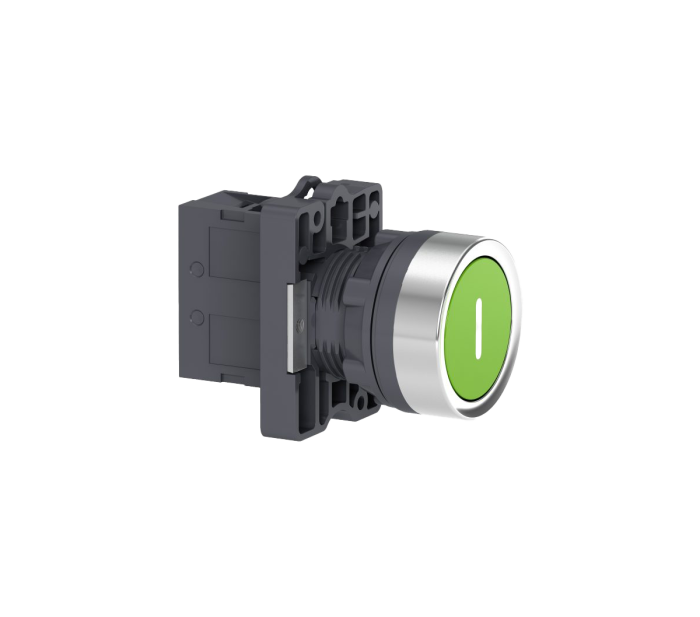

Tipo de produto ou componente: Botão de pressão completo
Nome abreviado do dispositivo: XA2
Material do aro: Plástico
Material do colar de fixação: Plástico
Complementar
Diâmetro de montagem: 22 mm
Quantidade indivisível de venda: 1
Tratamento de proteção: TC
Posição de operação: Qualquer posição
Centro de fixação: >= 30 x 40 mm (painel) – espessura: 1…5 mm
Modo de fixação: Porca de fixação: 2…2,4 N.m
Formato do cabeçote da unidade de sinalização: Redondo
Tipo de acionamento: Retorno por mola
Característica do acionamento: Verde Faceado, I (Branco)
Tipo e composição dos contatos: 1 NA
Operação dos contatos: Abertura lenta
Durabilidade mecânica: 1500000 ciclos
Conexões – terminais:
Conexão por parafuso, <= 2 x 1,5 mm²
Conexão por parafuso, <= 1 x 2,5 mm²
Conexão por parafuso, > = 1 x 0,5 mm²
Terminal faston, tamanho da conexão: 6,3 mm
Torque de aperto: 0,8 N.m
Proteção contra sobrecarga e curtos-circuitos: 10 A fusível gl conforme IEC 60269-1
[Ith] corrente térmica convencional ao ar livre: 10 A
[Ui] tensão nominal de isolação: 600 V conforme IEC 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kv IEC 60947-1
[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600
0,27 A a 250 V, CC-13, Q600
Durabilidade elétrica:
500000 ciclos, CA-15, 3 A a 230 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-4
500000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5
Confiabilidade elétrica: Λ < 10exp(-8) a 24 V
Largura: 30 mm
Altura: 42 mm
Profundidade: 54,7 mm
Peso líquido: 0,032 kg
Meio ambiente
Temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -25…55 °C
Categoria de sobretensão: Classe I conforme IEC 536
Grau de proteção IP: IP65 conforme IEC 60529
Grau de proteção IK: IK03 conforme IEC 60529
Normas:
GB 14.048,1
GB 14048.5
IEC 60947-5-1
IEC 60947-1
Certificações do produto:
CCC
CE
Resistência à vibração: 10 gn (f= 40…500 Hz) conforme IEC 60068-2-6
Resistência ao choque: 70 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
Unidades de embalagem
Tipo de Unidade de Embalagem: PCE
Número de Unidades no Pacote: 1
ALTURA: 3 cm
LARGURA: 4 cm
PROFUNDIDADE: 6 cm
PESO: 35g
Garantia contratual
Garantia: 18 meses
