Cód. Fabricante: LC1E0910F7
Cód. EAN:
Un. Venda: Peça
Informações
Principal
Linha: Tesys
Tipo de produto ou componente: Contator

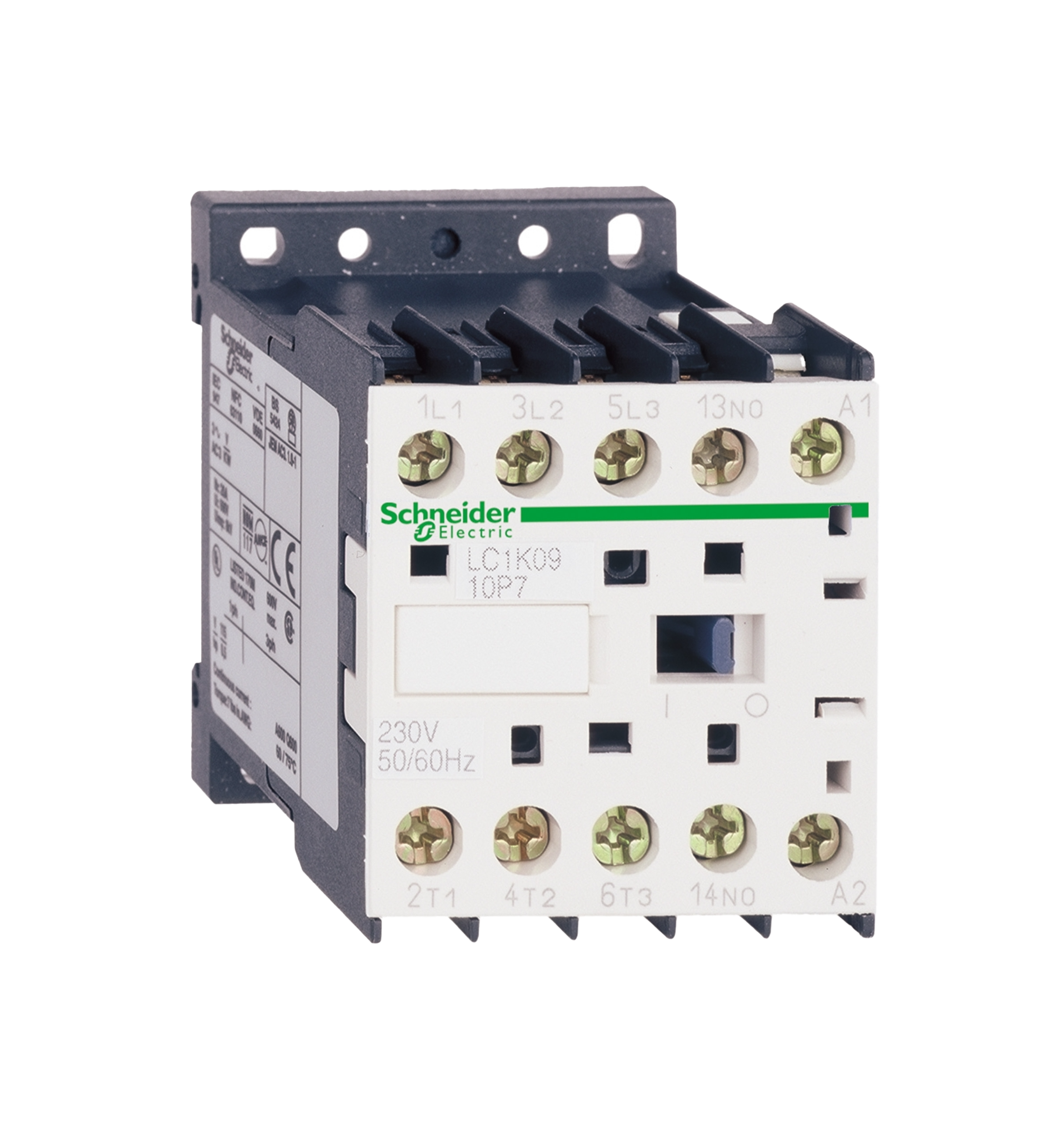

Nome do produto: Tesys K
Nome abreviado do dispositivo: LC1K
Aplicação do dispositivo: Controle
Aplicação do contator:
Carga resistiva
Controle do motor
Complementar
Categoria de uso:
CA-3
CA-1
CA-4
Descrição de polos: 3P
Power pole contact composition: 3 NA
[Ie] corrente nominal de operação:
20 A (a < 50 °C) a <= 440 V CA CA-1 para circuito de potência
9 A a <= 440 V CA CA-3 para circuito de potência
16 A (a < 70 °C) a 690 V CA CA-1 para circuito de potência
Tipo do circuito de controle: CA a 50/60 Hz
[Uc] Tensão do circuito de controle: 115 V CA 50/60 Hz
Alimentação do motor kw:
2,2 kw a 220..0,230 V CA 50/60 Hz CA-3
4 kw a 380…415 V CA 50/60 Hz CA-3
4 kw a 440 V CA 50/60 Hz CA-3
4 kw a 480 V CA 50/60 Hz CA-3
4 kw a 500 … 600 V CA 50/60 Hz CA-3
4 kw a 660…690 V CA 50/60 Hz CA-3
2,2 kw a 400 V CA 50/60 Hz CA-4
Contato Auxiliar: 1 NA
Categoria de sobretensão: III
[Ith] corrente térmica ao ar livre convencional:
20 A (a 50 °C) para circuito de potência
10 A (a 50 °C) para circuito de sinalização
Capacidade de fechamento nominal Irms:
110 A CA para circuito de potência conforme NF C 63-110
110 A CA para circuito de potência conforme IEC 60947
110 A CA para circuito de sinalização conforme IEC 60947
Capacidade de corte nominal:
110 A a 415 V para IEC 60947
110 A a 440 V para IEC 60947
80 A a 500 V para IEC 60947
110 A a 220..0,230 V para IEC 60947
110 A a 380..0,400 V para IEC 60947
70 A a 660…690 V para IEC 60947
Classificação do fusível associado:
25 A gg a <= 440 V para circuito de potência
25 A am para circuito de potência
10 A gg para circuito de sinalização conforme IEC 60947
10 A gg para circuito de sinalização conforme VDE 0660
Impedância média: 3 mohm – Ith 20 A 50 Hz of circuito de potência
Resistência de isolamento: > 10 mohm para circuito de sinalização
Potência de irrupção em VA: 30 VA (a 20 °C)
Consumo de potência de manutenção em VA: 4,5 VA (a 20 °C)
Dissipação de calor: 1,3 W
Limites de tensão de circuito de controle:
Funcionamento: 0,8…1,15 Uc 50 °C)
Saída: 0,2…0,75 Uc 50 °C)
Maximum operating rate: 3600 cic/h
Tipo de contatos auxiliares: Tipo instantâneo 1 NA
Frequência do circuito de sinalização: <= 400 Hz
Corrente de comutação mínima: 5 ma para circuito de sinalização
Tensão de comutação mínima: 17 V para circuito de sinalização
Tempo de operação:
10…20 ms desenergização da bobina e abertura NA
10…20 ms energização da bobina e fecho NA
Nível de fiabilidade de segurança:
B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1
B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
Distância não se sobrepõem: 0,5 mm
Robustez mecânica:
Choques contator fechado, no eixo X: 10 Gn para 11 ms conforme IEC 60068-2-27
Choques contator fechado, no eixo Y.: 15 Gn para 11 ms conforme IEC 60068-2-27
Choques do contactor fechado, no eixo Z: 15 Gn para 11 ms conforme IEC 60068-2-27
Choques contator aberto, no eixo X: 6 Gn para 11 ms conforme IEC 60068-2-27
Choques contator aberto, no eixo Y.: 10 Gn para 11 ms conforme IEC 60068-2-27
Choques contator aberto, no eixo Z: 10 Gn para 11 ms conforme IEC 60068-2-27
Vibrações contator fechado: 4 Gn, 5…300 Hz conforme IEC 60068-2-6
Vibrações contator aberto: 2 Gn, 5…300 Hz conforme IEC 60068-2-6
Largura: 45 mm
Meio ambiente
Normas:
BS 5424
IEC 60947
NF C 63-110
VDE 0660
Certificações do produto:
UL
CSA
Tratamento de proteção:
TC conforme IEC 60068
TC conforme DIN 50016
Temperatura ambiente para armazenamento: -50…80 °C
Altitude de funcionamento: 2000 m Sem redução de valor
Retardamento de chamas:
V1 conforme UL 94
Requisito 2 conforme NF F 16-101
Requisito 2 conforme NF F 16-102
Unidades de embalagem
Tipo de Unidade de Embalagem: PCE
Número de Unidades no Pacote: 1
ALTURA: 5 cm
LARGURA: 6,2 cm
PROFUNDIDADE: 6,6 cm
PESO: 178 g
Garantia contratual
Garantia: 18 meses
