Resumo
Cód. Fabricante: XA2EW36B1
Cód. EAN:
Un. Venda: Peça
Informações
Principal
Linha de produto: Harmony Fácil XA2

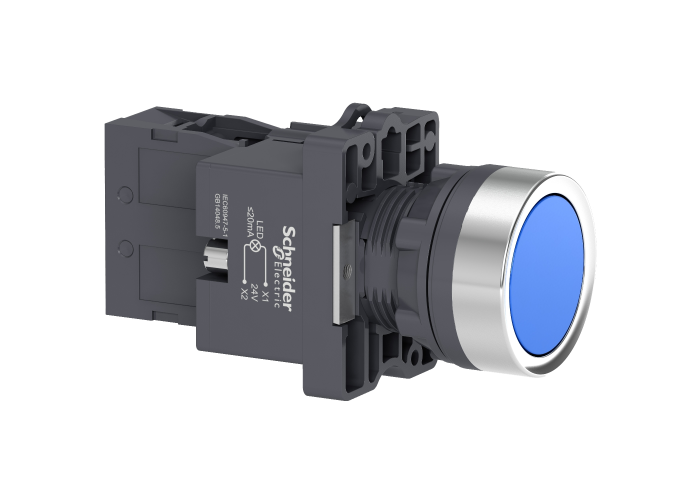

Tipo de produto ou componente: botão de pressão luminoso completo
Nome abreviado do dispositivo: XA2
Nome abreviado do dispositivo: XA2
Perfil do operador: azul embutido
Tipo de operador: retorno por mola
Venda por quantidade indivisível: 1
Filtros
Diâmetro de montagem: 22 mm
Tensão nominal de fornecimento [Us]: 220 V CA 50/60 Hz
Tipo e composição dos contatos: 1 NA
Complementar
Centro de fixação: >= 30 x 40 mm (painel – Densidade: 1-5 mm
Tipo de sinalização: fixo
Base da lâmpada: BA 9s
Fonte de luz: LED
Tensão nominal de fornecimento [US]: 220 V CA 50/60 Hz
Durabilidade mecânica: 1500000 ciclos
Modo de fixação: Porca de fixação torque recomendado: 2.2 N.m (Us +/- 10 %)
Largura: 30 mm
Altura: 42 mm
Profundidade: 79.5 mm
Durabilidade elétrica: 500000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-4
Limites de tensão de alimentação: 176-242 V CA
Consumo de corrente: < 20 mA
Grau de proteção IP: IP65
Peso: 0.064 kg
[IE] Corrente nominal de operação: 0.27 A a 250 V, CC-13, Q600
[ITH] Corrente térmica ao ar livre convencional: 10:00 AM
[UI] Tensão de isolamento nominal: 600 V para IEC 60947-4-1
[UIMP] Tensão suportável de impulso nominal: 6 kV para IEC 60947-1
Compatibilidade de gama: XA2E
Conexões – Terminais: terminais de braçadeiras roscadas, capacidade de Fixação: 1 x 0,5 mm²
Forma da cabeça da unidade de sinalização: redondo
Material do aro: plástico
Operação dos contatos: abertura lenta
Posição de operação: qualquer posição
Proteção contra curto-circuito: 10 A fusível gL para IEC 60269-1
Tipo e composição dos contatos: 1 NA
Torque de aperto: 0.8-0.8 N.m
Meio ambiente
Categoria de sobretensão: classe I para IEC 536
Certificações do produto: CCC
Grau de proteção IP: IP65
Padrões: GB 14.048,1
Resistência à vibração: 10 gn (f = 40-500 Hz) para IEC 60068-2-6
Resistência ao choque: 70 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
Temperatura ambiente do ar para armazenamento: -40-70 °C
Temperatura ambiente do ar para funcionamento: -25-55 °C
Tratamento de proteção: TC
Grau de proteção IK: IK03 para IEC 60529
Vida útil: 10000 H
Unidades de embalagem
Tipo de Unidade de Embalagem: PCE
Número de Unidades no Pacote: 1
ALTURA: 4 cm
LARGURA: 11 cm
PROFUNDIDADE: 16 cm
PESO: 60g
Garantia contratual
Garantia: 18 meses
