Resumo
Informações
Resumo
Cód. Fabricante: XB4BA51
Cód. EAN:
Un. Venda: Peça
Informações

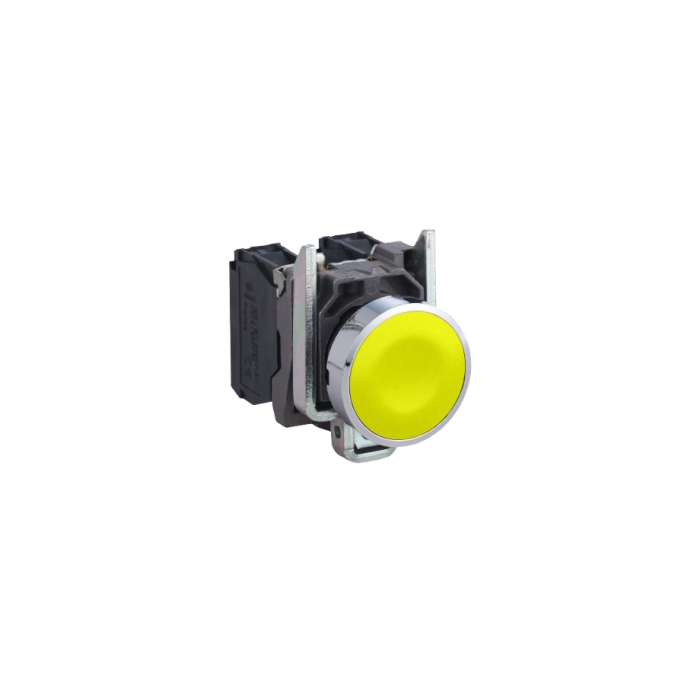

O XB4BA51 é um botão metálico amarelo da linha Harmony XB4, que opera com mecanismo de retorno por mola e possui um contato Normalmente Aberto. Ele oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalado em painéis com furação padrão de 22mm de diâmetro. É resistente a impactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-o ideal para operação em ambientes agressivos. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Mineradoras, Petroleiras, Máquinas de usinagem e embalagem, Indústrias automotivas e de Tratamento de água.
Principal
Linha de produto: Harmony XB4
Tipo de produto ou componente: Pulsador
Nome abreviado do dispositivo: XB4
Nome abreviado do dispositivo: XB4
Perfil do operador: amarelo embutido, não marcado
Tipo de operador: retorno por mola
Venda por quantidade indivisível: 1
Material do colar de fixação: zamak
Curso de funcionamento: 2.6 mm (estado elétrico variável NA)
Tipo de cabeça: standard
Filtros
Diâmetro de montagem: 22 mm
Tipo e composição dos contatos: 1 NA
Cor de lente ou tampa/operador: amarelo
Complementar
Cor de lente ou tampa/operador: amarelo
Confiabilidade elétrica IEC 60947-5-4: ? < 10exp(-6) a 5 V e 1 mA em ambiente limpo para EN/IEC 60947-5-4
Confiabilidade elétrica IEC 60947-5-4: ? < 10exp(-6) a 5 V e 1 mA em ambiente limpo para EN/IEC 60947-5-4
Confiabilidade elétrica IEC 60947-5-4: ? < 10exp(-6) a 5 V e 1 mA em ambiente limpo para EN/IEC 60947-5-4
Força de funcionamento: 3.8 N estado elétrico variável NA
Força de funcionamento: 3.8 N estado elétrico variável NA
Customizable: 1
Escudo de isolamento: sim
GCR BRIDGE: XB4BACUST01
GCR BRIDGE: XB4BACUST01
Resistência a lavadora de alta pressão: 7000000 Pa a 55 °C, distância : 0,1 m
Descrição de terminais ISO Nº 1: (13-14)NA
Durabilidade mecânica: 10000000 ciclos
Largura: 30 mm
Altura: 47 mm
Profundidade: 52 mm
Durabilidade elétrica: 1000000 ciclos, CA-15, 2 A a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C
Grau de proteção IP: IP66 para IEC 60529
Peso: 0.08 kg
[IE] Corrente nominal de operação: 0.1 A a 600 V, CC-13, Q600 para EN/IEC 60947-5-1
[ITH] Corrente térmica ao ar livre convencional: 10 A para EN/IEC 60947-5-1
[UI] Tensão de isolamento nominal: 600 V (graus de Poluição 3) para EN/IEC 60947-1
[UIMP] Tensão suportável de impulso nominal: 6 kV para EN/IEC 60947-1
Abertura positiva: sem
Compatibilidade de gama: XB4
Conexões – Terminais: terminais de braçadeiras roscadas, 1 x 0,22…2 x 2,5 mm² sem ponta do cabo para EN/IEC 60947-1
Forma da cabeça da unidade de sinalização: redondo
Forma da cabeça do parafuso: com slots compatível com plano de Ø 4 mm chave de fendas
Material de contatos: liga de prata (Ag/Ni)
Material do aro: metal cromado
Operação dos contatos: abertura lenta
Proteção contra curto-circuito: 10 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1
Tipo e composição dos contatos: 1 NA
Torque de aperto: 0.8-1.2 N.m para EN 60947-1
Utilização dos contatos: contatos padrão
Meio ambiente
Categoria de sobretensão: classe I para IEC 60536
Certificações do produto: BV
Grau de proteção IP: IP66 para IEC 60529
Grau de proteção NEMA: NEMA 4X
Padrões: CSA C22.2 No 14
Resistência à vibração: 5 gn (f = 2-500 Hz) para IEC 60068-2-6
Resistência ao choque: 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27
Temperatura ambiente do ar para armazenamento: -40-70 °C
Temperatura ambiente do ar para funcionamento: -40-70 °C
Tratamento de proteção: TH
Grau de proteção IK: IK06 para IEC 50102
Unidades de embalagem
Tipo de Unidade de Embalagem: PCE
Número de Unidades no Pacote: 1
ALTURA: 3,4 cm
LARGURA: 5,3 cm
PROFUNDIDADE: 8,7 cm
PESO: 79,1g
Garantia contratual
Garantia: 18 meses
