Cód. Fabricante: XB4BA4322
Cód. EAN:
Un. Venda: Peça
Informações
Principal
Linha de produto: Harmony XB4

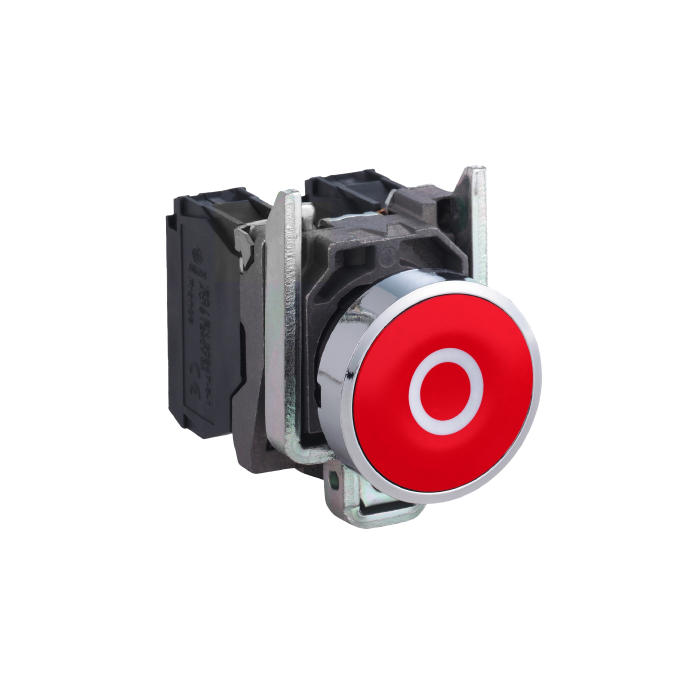

Tipo de produto ou componente: Botão não luminoso
Nome abreviado do dispositivo: XB4
Material do aro: Metal cromado
Material do colar de fixação: Zamak
Diâmetro de montagem: 22 mm
Quantidade indivisível de venda: 1
Formato do cabeçote da unidade de sinalização: Redondo
Tipo de acionamento: Retorno por mola
Característica do acionamento: Vermelho Faceado, O (Branco)
Tipo de cabeçote: Normal (22mm)
Tipo e composição dos contatos: 1 NF
Operação dos contatos: Abertura lenta
Conexões – terminais:
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
Terminais de parafuso, 1 x 0,22…2 x 2,5 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1
Complementar
Altura: 47 mm
Largura: 30 mm
Profundidade: 52 mm
Descrição dos terminais ISO nº 1: (21-22)NA
Peso líquido: 0,08 kg
Resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C , distância : 0,1 m
Uso dos contatos: Contatos padrão
Ruptura positiva: Com conforme EN/IEC 60947-5-1 apêndice K
Curso de operação:
1,5 mm (Comutação elétrica variável NF)
4,3 mm (Total percorrido)
Força de funcionamento: 3,5 N Comutação elétrica variável NF
Durabilidade mecânica: 10000000 ciclos
Torque de aperto: 0,8…1,2 N.m conforme EN 60947-1
Formato da cabeça do parafuso:
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Material de contatos: Liga de prata (Ag/Ni)
Proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme EN/IEC 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV EN/IEC 60947-1
[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1
Durabilidade elétrica:
1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
Confiabilidade elétrica:
Λ < 10exp(-6) a 5 V e 1 mA Em ambiente limpo conforme EN/IEC 60947-5-4
Λ < 10exp(-8) a 17 V e 5 mA Em ambiente limpo conforme EN/IEC 60947-5-4
Apresentação do dispositivo: Produto completo
Meio ambiente
Tratamento de proteção: TH
Temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -40…70 °C
Categoria de sobretensão: Classe I conforme IEC 60536
Grau de proteção IP:
IP66 conforme IEC 60529
IP67
IP69
IP69K
Grau de proteção NEMA:
NEMA 13
NEMA 4X
Grau de proteção IK: IK06 conforme IEC 50102
Normas:
EN/IEC 60947-5-4
JIS C8201-5-1
EN/IEC 60947-5-5
EN/IEC 60947-5-1
CSA C22.2 No 14
UL 508
EN/IEC 60947-1
JIS C8201-1
Certificações do produto:
CSA
BV
UL listed
LROS (Lloyds register of shipping)
DNV
GL
Resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
Resistência ao choque
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
Unidades de embalagem
Tipo de Unidade de Embalagem: PCE
Número de Unidades no Pacote: 1
ALTURA: 8,8 cm
LARGURA: 3,4 cm
PROFUNDIDADE: 5,4 cm
PESO: 78,4g
Garantia contratual
Garantia: 18 meses
